Характеристики продукта:
| Спецификация |
|
BR-20 150 3+1 |
BR-20 275 3+1 |
BR-20 320 3+1 |
BR-20 385 3+1 |
BR-20 440 3+1 |
| Классификация СПД согласно EN61643-11 |
|
Тип 2 |
Тип 2 |
Тип 2 |
Тип 2 |
Тип 2 |
| Классификация СПД согласно IEC61643-11 |
|
Класс II |
Класс II |
Класс II |
Класс II |
Класс II |
| Максимальное непрерывное рабочее напряжение в переменном режиме ((L-N) |
Уч |
150 В |
275 В |
320 В |
385В |
440 В |
| Максимальное непрерывное рабочее напряжение в обменном режиме ((N-PE) |
Уч |
255 В |
255 В |
255 В |
255 В |
255 В |
| Номинальный ток разряда (8/20μs) |
Внутри. |
10 кА |
10 кА |
10 кА |
10 кА |
10 кА |
| Максимальный ток разряда (8/20μs) |
Имекс |
20 кА |
20 кА |
20 кА |
20 кА |
20 кА |
| Уровень защиты напряжения (L-N) |
Вверх. |
≤ 0,8 кВ |
≤1,3 кВ |
≤ 1,5 кВ |
≤1,8 кВ |
≤ 2,0 кВ |
| Уровень защиты напряжения 5kA (L-N) |
Вверх. |
≤ 0,6 кВ |
≤ 1 кВ |
≤ 1,2 кВ |
≤1,3 кВ |
≤ 1,5 кВ |
| Уровень защиты от напряжения (N-PE) |
Вверх. |
≤ 1,5 кВ |
≤ 1,5 кВ |
≤ 1,5 кВ |
≤ 1,5 кВ |
≤ 1,5 кВ |
| Макс. резервный предохранитель |
|
63A gG |
63A gG |
63A gG |
63A gG |
63A gG |
| Устойчивость к короткому замыканию |
Искр |
25 кА |
25 кА |
25 кА |
25 кА |
25 кА |
| Временное превышение напряжения TOV-сопротивление (L-N) |
УТ |
180 Вт/5 сек. |
335 В / 5 сек. |
400 Вт / 5 сек. |
500 В / 5 сек. |
580 Вт/5 сек. |
| Временный отказ TOV-безопасное перенапряжение ((L-N) |
УТ |
230В/120 мин. |
440В/120 мин. |
520 Вт/120 мин. |
650В/120 мин. |
765В/120 мин. |
| Временное превышение напряжения TOV-сопротивление ((N-PE) |
УТ |
1200 В / 200 мс |
1200 В / 200 мс |
1200 В / 200 мс |
1200 В / 200 мс |
1200 В / 200 мс |
| Время ответа (L-N) |
- Нет. |
≤ 25 нс |
≤ 25 нс |
≤ 25 нс |
≤ 25 нс |
≤ 25 нс |
| Время ответа (N-PE) |
- Нет. |
≤ 100 нс |
≤ 100 нс |
≤ 100 нс |
≤ 100 нс |
≤ 100 нс |
| Диапазон температуры работы |
Ты. |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Указание рабочего состояния/нарушения |
|
зеленый/красный |
зеленый/красный |
зеленый/красный |
зеленый/красный |
зеленый/красный |
| Площадь поперечного сечения (мин.) |
|
4 мм2 |
4 мм2 |
4 мм2 |
4 мм2 |
4 мм2 |
| Площадь поперечного сечения (макс.) |
|
35 мм2 |
35 мм2 |
35 мм2 |
35 мм2 |
35 мм2 |
| Для установки на |
|
35мм Динорельс |
| Материал корпуса |
|
Термопластика UL94-V0 |
| Степень защиты |
|
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Код заказа |
|
B18741 |
B18743 |
B18745 |
B18747 |
B18749 |
| Код заказа (с дистанционной сигнализацией) |
|
B18742 |
B18744 |
B18746 |
B18748 |
B18750 |
Особенности:
20 кА класса С для трехфазного питания.

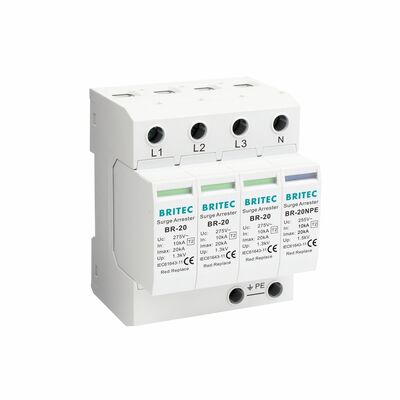

Это компактные устройства, предназначенные для защиты трехфазных + нейтральных сетей на главной развязке.
Продукт соответствует стандартам: EN 61643-11, CEI 61643-11, UL1449 ed. 4.
Круговая система защиты основана на высокоэнергетическом варисторе с устройствами теплового отключения.
Легко управлять.
На патронах есть индикатор, сигнализирующий об отказе.
Долгий срок службы.
BR-20 устанавливается на рельсе DIN и имеет заменяемые модули для наиболее безопасной и простой установки и обслуживания.
Отличная функциональность
Устойчивая способность к замыканию ((даже для разрыва искры N/PE)
Серия BR-20 предназначена для защиты от перенапряжения освещения..
Устройство теплового отключения для каждого отдельного разъема
Устройство защиты от перенапряжения / задержка предназначены для защиты от перенапряжения переключения.
С плавающим дистанционным индикатором контакта или без него
Время ответа < 25 нс.
Цвет видимого окна показывает состояние работы, зеленый означает нормальный, красный означает ненормальный.
