Характеристики продукта:
| Спецификация |
|
BR-50GR 150 3+1 |
BR-50GR 275 3+1 |
BR-50GR 350 3+1 |
| Классификация УЗИП согласно EN61643-11 |
|
Тип 1 + Тип 2 |
Тип 1 + Тип 2 |
Тип 1 + Тип 2 |
| Классификация УЗИП согласно IEC61643-11 |
|
Класс I + Класс II |
Класс I + Класс II |
Класс I + Класс II |
| Номинальное рабочее напряжение |
Un |
120В/240В (50/60Гц) |
230В/400В (50/60Гц) |
250В/440В (50/60Гц) |
| Макс. длительное рабочее напряжение переменного тока |
Uc (L-N/N-PE) |
150В/255В (50/60Гц) |
275В/255В (50/60Гц) |
350В/255В (50/60Гц) |
| Ток импульсного разряда молнии (10/350 мкс) |
Iimp (L-N/N-PE) |
50кА/100кА |
50кА/100кА |
50кА/100кА |
| Номинальный ток разряда (8/20 мкс) |
In (L-N/N-PE) |
50кА/100кА |
50кА/100кА |
50кА/100кА |
| Макс. ток разряда (8/20 мкс) |
Imax (L-N/N-PE) |
160кА/200кА |
160кА/200кА |
160кА/200кА |
| Количество электрического заряда (L-N, N-PE) |
Q |
25Ас, 50Ас |
25Ас, 50Ас |
25Ас, 50Ас |
| Удельная энергия (L-N, N-PE) |
W/R |
625кДж/Ом, 2500кДж/Ом |
625кДж/Ом, 2500кДж/Ом |
625кДж/Ом, 2500кДж/Ом |
| Уровень напряжения защиты |
Up (L-N/N-PE) |
≤2.0кВ/≤1.5кВ |
≤2.0кВ/≤1.5кВ |
≤2.0кВ/≤1.5кВ |
| Номинальный ток короткого замыкания переменного тока |
Isccr (L-N/N-PE) |
25кА эфф./100А эфф. |
25кА эфф./100А эфф. |
25кА эфф./100А эфф. |
| Макс. защитный предохранитель |
|
350А gG |
350А gG |
350А gG |
| Стойкость к временным перенапряжениям (TOV) |
UT (L-N) |
230В/120мин. |
440В/120мин. |
580В/120мин. |
| Стойкость к временным перенапряжениям (TOV) |
UT (N-PE) |
1200В/200мс |
1200В/200мс |
1200В/200мс |
| Время отклика |
tA |
≤100нс |
≤100нс |
≤100нс |
| Диапазон рабочих температур |
Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Индикация рабочего состояния/неисправности |
|
зеленый/красный |
зеленый/красный |
зеленый/красный |
| Площадь сечения (мин.) |
|
4мм² |
4мм² |
4мм² |
| Площадь сечения (макс.) |
|
35мм² |
35мм² |
35мм² |
| Для монтажа на |
|
35мм DIN-рейка |
| Материал корпуса |
|
Термопластик UL94-V0 |
| Степень защиты |
|
IP20 |
IP20 |
IP20 |
| Код заказа |
|
B17166 |
B18167 |
B17192 |
| Код заказа (с дистанционной сигнализацией) |
|
B17167 |
B18168 |
B17193 |
Особенности:
Долговечность, выдерживает множественные удары.
Индикация механического состояния.
Класс защиты: Тип 1+2, Класс I + Класс II.

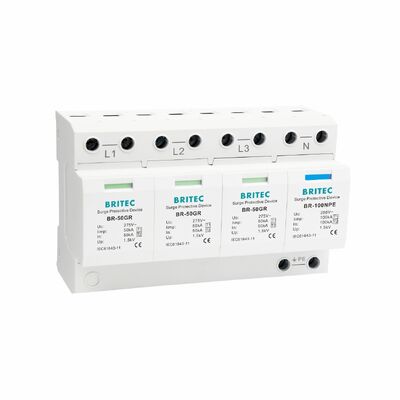

BR-50GR 3P+N подходит для систем TT и TN-S.
Применение:
• Подходит для систем TT и TN-S.
• Используется в промышленных системах и зданиях с внешней молниезащитой классов I-IV.
• Для защиты низковольтных распределительных систем от прямого удара молнии в воздушную линию электропередачи или внешнюю систему молниезащиты.
• Может использоваться в стандартных распределительных щитах.
• Используется для защиты всех видов электрооборудования в энергосистеме от повреждений молниевым перенапряжением, рабочим перенапряжением, переходным перенапряжением промышленной частоты.
Технические параметры:
| Использование |
Низкое напряжение |
| Структура продукта |
Сменный |
| Происхождение |
Вэньчжоу |
| Вес |
1кг |
| OEM/ODM |
ДА |
| Уровень защиты |
Тип 1+2 |
| Ширина однополюсного продукта |
36мм |
| Рабочая температура |
-40°C до 80°C |
| Материал корпуса |
Термопластик UL94-V0 |
| Номинальное напряжение |
150В/275В/320В/440В |
Наш основной продукт
Устройство защиты от импульсных перенапряжений типа 1.
Устройство защиты от импульсных перенапряжений типа 2.
Устройство защиты от импульсных перенапряжений типа 1 + 2.
Устройство защиты от импульсных перенапряжений типа 3.
Устройство защиты от импульсных перенапряжений постоянного тока (PV, солнечная энергия).
Устройство защиты от импульсных перенапряжений сети
Устройство защиты от импульсных перенапряжений светодиодного освещения
Компания Britec Imp. & Exp. Wenzhou Co., Ltd. была основана в 2003 году. Britec является профессиональным производителем устройств защиты от импульсных перенапряжений (УЗИП), который разрабатывает и производит устройства защиты от импульсных перенапряжений для защиты электропитания, защиты данных, защиты PV и т. д.
Britec владеет собственной лабораторией, в которой имеется генератор импульсов молнии 100 кА 10/350 мкс, генератор импульсов 25 кА 10/350 мкс и генератор 120 кА 8/20 мкс, комбинированный генератор 1,2/50 мкс 20 кВ, испытательная станция TOV и другое испытательное оборудование.
Компания имеет системы менеджмента ISO9001, ISO45001, ISO14001. Различные продукты сертифицированы TUV, CB CE, RoHS.
Britec имеет долгосрочные деловые отношения с европейскими клиентами и большой опыт работы с многонациональными компаниями.
