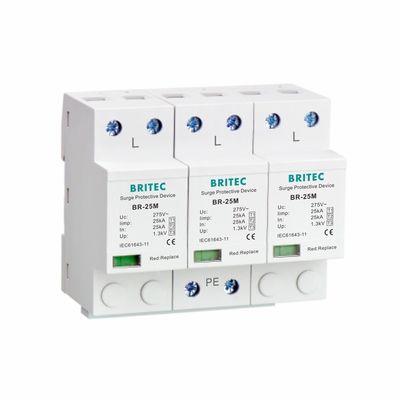

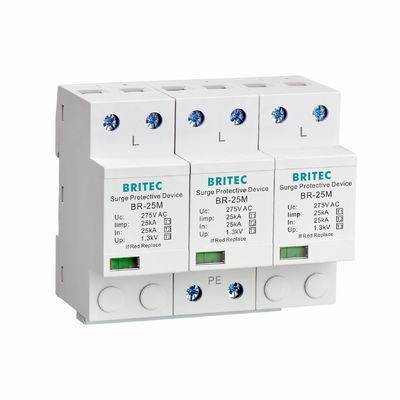

Защита от перенапряжений 25KA типа 1 Особенности:
• Защита от перенапряжения типа 1
• Эти защитные устройства, установленные на рельсах DIN, легко устанавливаются в любую стандартную панель распределения или шкафы управления.
• 10/350 волнообразный 25KA захватник
• Зелёный/красный цвет окна, показывающий рабочее состояние, зеленый = нормальный, красный = ненормальный
Технологическая характеристика защитника от перенапряжений 25KA типа 1:
| |
BR-25M 3P |
| Число столбов |
3P |
| Система питания |
ТН-С |
| Классификация СПД в соответствии с EN61643-11 с 5M |
Тип 1 + тип 2 + тип 3 |
| Классификация СПД согласно IEC61643-11 с 5M |
Класс I + класс II + класс III |
| Максимальное непрерывное рабочее напряжение Uc |
150В/275В/320В |
| Уровень защиты от напряженияВверх. |
≤1,3 кВ |
| Молниеносный импульсный ток (10/350us) Iimp |
25 кА |
| Номинальный ток разряда (8/20us) В |
25 кА |
| Максимальный ток разряда (8/20us) Imax |
100 кА |
| Указание статуса |
Механический флаг |
| Время ответа tA |
≤ 25 нс |
| Диапазон температуры работы Tu |
-40°C ≈80°C |
| Относительная влажность |
При условии, что комнатная температура от 30% до 90% |
| Материал корпуса |
Термопластика UL94-V0 |
| Степень защиты |
IP20 |
| Для установки на |
35мм Динорельс |
| Макс. резервный предохранитель |
315A gG |
| Площадь поперечного сечения (мин.) |
4 мм2 |
| Площадь поперечного сечения (макс.) |
35 мм2 |
| Примечание |
Другие максимальное непрерывное рабочее напряжение Uc может быть настроено |
Размер:
Защита от перенапряжений 25KA типа 1Применение:
• Предотвращает проникновение молниеносного перенапряжения и преходящего перенапряжения в линию питания от нарушения нормальной работы системы питания и электрического оборудования.
• Он применим к защите от молнии для энергосистемы в районах с высоким риском молнии (LPZ0B или интерфейс между LPZ0B и LPZ1).
• Подходит для трехфазной системы питания TN-C с переменным током от 50 до 60 Гц
• Обычно устанавливается в здании в низковольтный главный распределительный шкаф или низковольтный главный выключатель.
Неисправность открытой цепи в СПД
Открытый сбой является распространенным способом сбоя в СПД, особенно в тех, которые имеют варисторы.Когда СПД достигает конца срока службыЭтот разъединитель предназначен для отключения SPD, чтобы предотвратить дальнейшее повреждение.
В СПД с газоразрядной трубой также могут использоваться внутренние разъединители (теплозащита) для защиты от аномального перегрева, вызванного неожиданными потоками последующего действия или потоками перенапряжения.Важно отметить, что тепловая утечка, распространенной причиной сбоя в варисторных СПД, не распространяется на СПД с газоразрядной трубкой или капсулированными искровыми проемами.
Пробел искры, другой тип SPD, может выйти из строя в режиме открытой цепи, когда он больше не может зажечь дугу из-за износа электродов или выцветшей электронной цепи зажигания.СПД становится постоянно открытым, оставляя систему без защиты.
СПД и защита от молнии
Защита от перенапряжений относится к защите систем и электрических устройств от чрезмерно высоких пиков напряжения, вызванных переключением и ударами молнии.
В современных домах в среднем хранится электронное оборудование стоимостью 15 000 долларов, которое не защищено от перенапряжений.BRITEC SPD специально разработан, чтобы помочь защитить бытовые приборы от перенапряжения, вызванного молниеносным токомПолное решение для однофазных и трехфазных установок.
