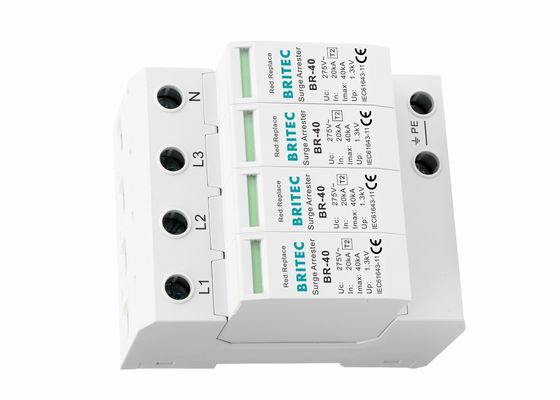

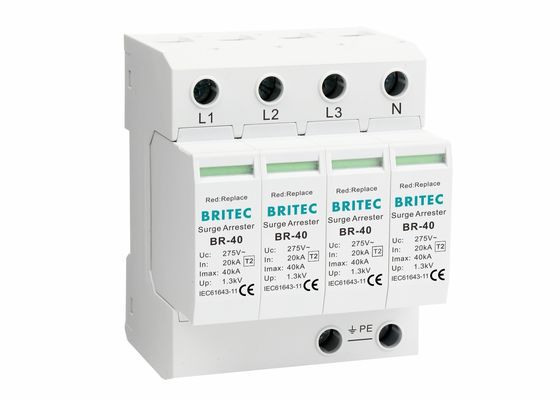

Устройство для защиты от перенапряжения переменного тока 40 кА типа 2
• Тепловая устойчивость 100А без дополнительной защиты
• Патентованный механизм быстрого срабатывания
• одобрение SEMKO
• Imax 40kA 8/20us
• Модульная конструкция, стандартная установка 35 мм DIN рельсов
• Окно с указанием рабочего состояния и контакты дистанционного управления по вашему выбору
• Соответствует стандарту EN 61643-11 для блокировщиков, подключенных к низковольтным распределительным системам.
• Материал корпуса: Термопластик UL94-V0
• Задержка перенапряжения типа 2 для трехфазных систем с нейтральным
• Защита варисторов L1, L2, L3, N, PE
Устройство защиты от перенапряжения 40 кА типа 2 Подробная информация о продукте:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Классификация СПД согласно EN61643-11 |
Тип 2 |
Тип 2 |
Тип 2 |
Тип 2 |
Тип 2 |
| Классификация СПД согласно IEC61643-11 |
Класс II |
Класс II |
Класс II |
Класс II |
Класс II |
| Максимальное непрерывное рабочее напряжение Uc |
150 В |
275 В |
320 В |
385В |
440 В |
| Номинальный ток разряда (8/20us) В |
20 кА |
20 кА |
20 кА |
20 кА |
20 кА |
| Максимальный ток разряда ((8/20μs) Imax |
40 кА |
40 кА |
40 кА |
40 кА |
40 кА |
| Уровень защиты напряжения вверх |
≤ 0,8 кВ |
≤1,3 кВ |
≤ 1,5 кВ |
≤1,8 кВ |
≤ 2,0 кВ |
| Уровень защиты напряжения 5kA Up |
≤ 0,6 кВ |
≤ 1 кВ |
≤ 1,2 кВ |
≤1,3 кВ |
≤ 1,5 кВ |
| Макс. резервный предохранитель |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Время ответа tA |
≤ 25 нс |
≤ 25 нс |
≤ 25 нс |
≤ 25 нс |
≤ 25 нс |
| Диапазон температуры работы Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Указание на рабочее состояние / неисправность |
зеленый / красный |
зеленый / красный |
зеленый / красный |
зеленый / красный |
зеленый / красный |
| Площадь поперечного сечения (мин.) |
4 мм2 |
4 мм2 |
4 мм2 |
4 мм2 |
4 мм2 |
| Площадь поперечного сечения (макс.) |
35 мм2 |
35 мм2 |
35 мм2 |
35 мм2 |
35 мм2 |
| Для установки на |
35мм Динорельс |
| Материал корпуса |
Термопластика UL94-V0 |
| Степень защиты |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Код заказа |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| Код заказа (с дистанционной сигнализацией) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
Размер:
Устройство защиты от перенапряжения 40 кА типа 2 Применение:
• Применимо к перенапряжению разряда, возникающему при переключателе (8/20μs) по токам.
• БР-40 4-полюсный ассистент подходит для системы TN-S.
• Используется для защиты от молнии и перенапряжения в частоте AC50/60Hz, защищает сеть низкого напряжения от молнии или перенапряжения.
• предназначен для установок, где риск прямого удара молнии снижен (без LPS или среднего риска)
• Также используется в дополнение к SPD типа 1 для ограничения рабочего напряжения
Устройство защиты от перенапряжения 40 кА типа 2 Преимущество:
• Высокий ток разряда.
• Уровень защиты напряжения (вверх) низкий
• Взаимозаменяемые модули варисторы
• Защита IP20
• Включение высокоэнергетических варристоров на основе технологий
СДП типа 2 Руководство по установке:
• Аресторы типа 2 должны устанавливаться в подраспределительные панели после основных распределительных панелей, содержащих аресторы типа 1.
• Для правильной работы между блокировщиками типа 1 и типа 2 должен быть кабель или проволока длиной не менее 10-15 м. В противном случае между двумя устройствами должна быть установлена катушка разъединения.
• В районах, где часто бывают штормы, настоятельно рекомендуется устанавливать дополнительные системы защиты.
Мы можем предоставить продукцию с теми же параметрами, что и DEHN SPD типа 2.
Наши услуги:
• 21 год мировой ведущей профессии изготовление электрических изделий
• Все продукты будут хорошо упакованы перед отправкой
• Стандартная упаковка, и вы также можете сообщить нам свои собственные требования к упаковке
• Быстрее доставка
• Индивидуально проверяется перед отправкой.
Сертификат:
Профиль компании:
Wenzhou Britec Electric Co., Ltd была основана в 2003 году, является профессиональным устройствами защиты от перенапряжения (SPD) изготовления с многолетним experience.We предоставляют качественные продукты,конкурентоспособная цена, быстрая доставка и отличное обслуживание, и с нетерпением ждем еще большего сотрудничества с зарубежной торговлей на основе взаимной выгоды.
Процесс производства:
лабораторное оборудование:
Перевозка:
Часто задаваемые вопросы
Вопрос 1: Как я могу доверять вам и вашей компании?
О: Продукция имеет сертификаты CE, CB, TUV.
Q2: Как долго гарантия на ваши продукты?
О: Гарантийный срок нашей продукции 5 лет.
Вопрос 3: Как насчет проверки?
О: У нас есть вся система инспекции от сырья до готовой продукции.
В4: Какие услуги предлагает компания?
A: У нас есть профессиональная команда инженеров, которая может проектировать и разрабатывать форму для достижения различных требований клиентов. У нас также есть команда продаж, чтобы предложить хорошее обслуживание от предпродажи до послепродажи.
