СДП типа 1 против типа 2

Что такое защитные устройства и почему они важны?

Концепция SPD: Устройство защиты от перенапряжения (SPD) - это электрическое устройство, предназначенное для защиты цепей и связанных с ними устройств от повреждений, вызванных преходящими перенапряжениями и пиками.Они могут обеспечить точную защиту для минимизации времени простоя оборудования и гарантировать бесперебойную работу.

Устройства для защиты от перенапряжений, часто называемые перенапряжениями или подавляющими перенапряжения, предназначены для защиты электрических установок и оборудования от временного перенапряжения.Эти внезапные всплески напряжения могут быть вызваны:

- Удары молнии (прямые или косвенные)
- Операции по переключению сетей коммунальных услуг
- Большое оборудование включается или выключается
- Отключение электроэнергии и последующее восстановление
- Электрические аварии

Без надлежащей защиты от перенапряжений эти переменные напряжения могут повредить чувствительную электронику, сократить срок службы оборудования, вызвать потерю данных и даже создать опасность пожара.Согласно исследованиям отрасли, перебои в электричестве ежегодно наносят ущерб оборудованию на миллиарды долларов, что делает защиту от перебоев необходимой инвестицией как для жилых, так и для коммерческих применений.

Когда дело доходит до защиты вашего электрооборудования и систем от перенапряжений, важно понять различия между устройствами защиты от перенапряжений типа 1 и типа 2.Каждый тип служит определенному назначению в иерархии электрической защиты, и выбор правильного может означать разницу между защитой вашего ценного оборудования или риском дорогостоящего повреждения.

Что такое предохранитель от перенапряжений 1 типа?

Защитные устройства типа 1 защищают жилые и коммерческие здания от внешних высокоэнергетических всплесков напряжения, в основном вызванных ударами молнии.

обычно устанавливается между входом в коммунальные услуги и основной распределительной панелью,Они обеспечивают первую линию обороны, перехватывая приливы электричества до того, как они попадают в электрическую систему здания.Этот тип защитника может эффективно управлять большими перенапряжениями, предотвращая потенциальные повреждения электрической инфраструктуры и подключенного оборудования.

Что такое защитный щит 2 типа?

Защита от перенапряжений типа 2 защищает приборы и чувствительные электронные устройства от внутренних пиков напряжения и перенапряжений, обычно встречающихся в электрической системе здания.

Этот тип защитника от перенапряжений, установленный в коммутаторах, обрабатывает перенапряжения, возникающие при переключении электрических нагрузок или обходе внешних защитных устройств.Он обеспечивает важную вторую линию защиты, смягчая последствия этих всплесков., тем самым повышая общую безопасность и срок службы электрооборудования в помещении.

Различия между защитниками от перенапряжения SPD типа 1, типа 2

1Форма волны:

Различные SPD классифицируются и оцениваются на основе специфических форм волн, которые имитируют характер распространенных электрических нарушений.Форма волны относится к специфической форме и характеристикам преходящего напряжения или прилива тока, которым SPD предназначен для выдержкиРазличные типы SPD тестируются и оцениваются по различным стандартам формы волны, которые представляют различные типы потенциальных всплесков.

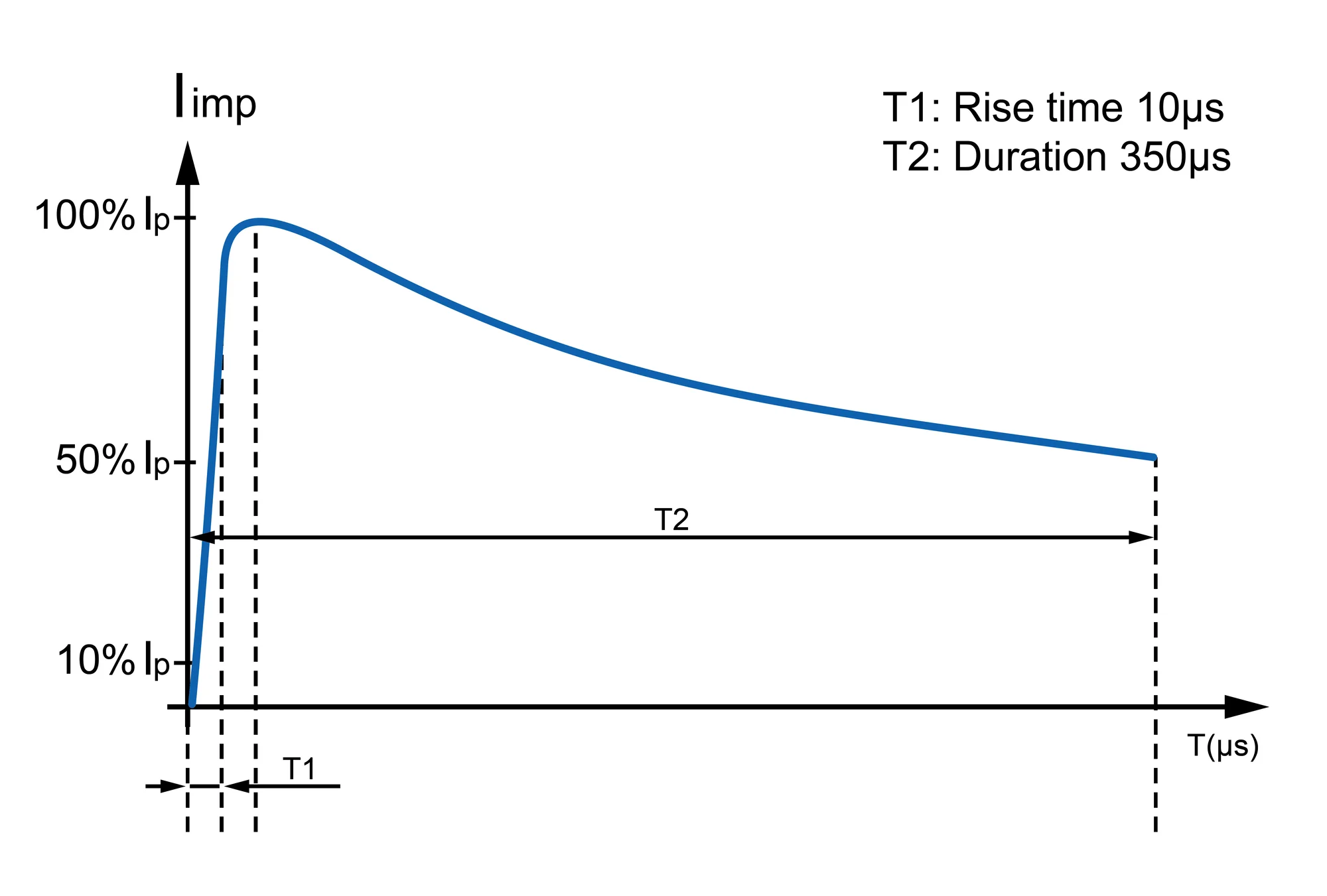

- 10/350 μs Waveform (SPD 1 типа): имеет время подъема 10 микросекунд и более длительную продолжительность 350 микросекунд.специальные устройства, предназначенные для защиты от прямого удара молнииПродленное время подъема отражает более медленное наращивание напряжения, типичное для таких молниеносных явлений.

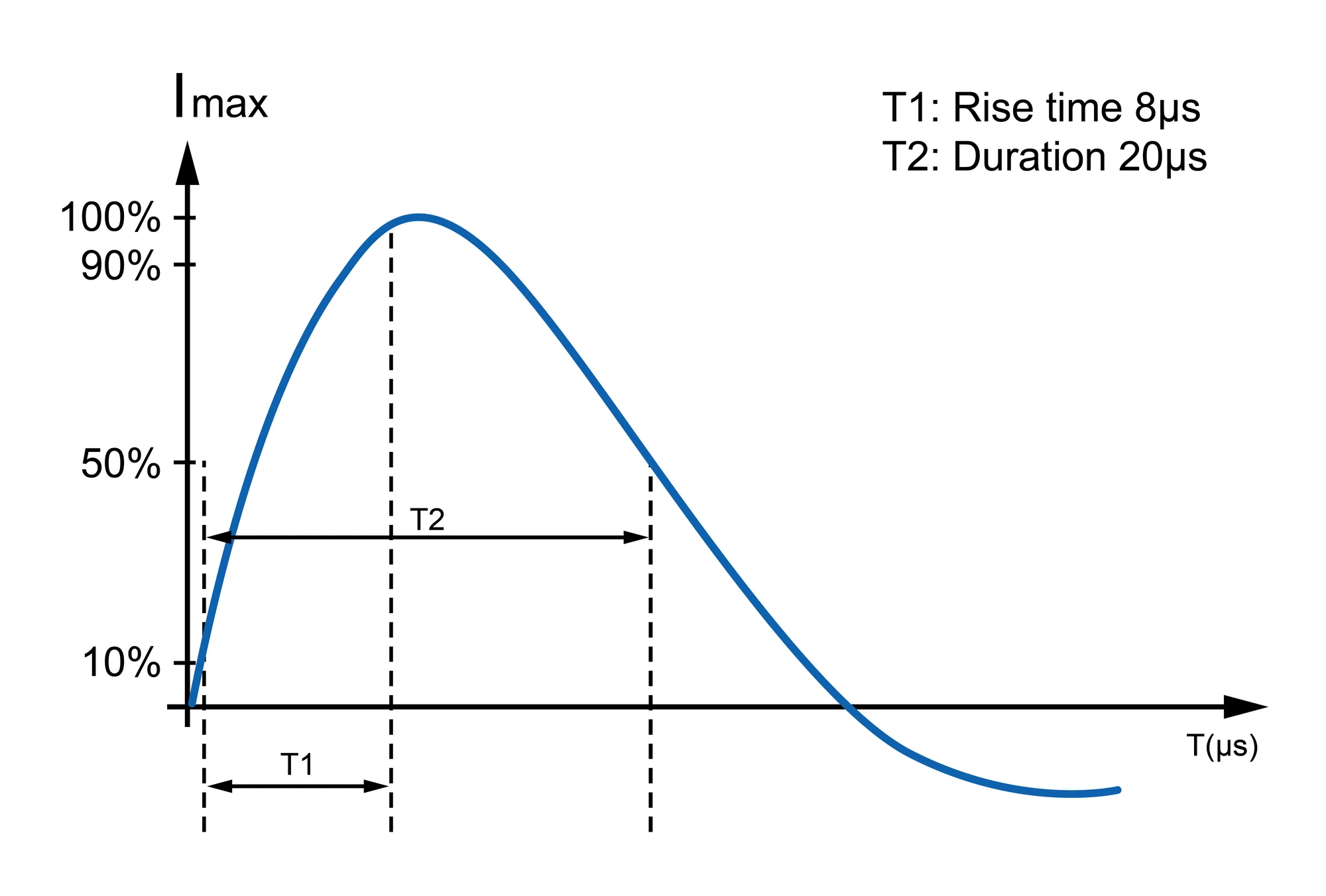

- 8/20 мкс волновая форма (SPD типа 2): эта волновая форма имеет быстрое время подъема 8 микросекунд и относительно длительную продолжительность 20 микросекунд.Это стандарт для определения рейтингов СПД типа 2.Устройства предназначены для защиты от быстро растущих, высоких токов, которые могут возникнуть в результате таких действий, как переключение или ближайшие удары молнии.Форма волны эффективно повторяет быстрое повышение напряжения, связанное с этими событиями, направляющие проектирование и ожидания производительности СПД типа 2.

2. Способность обработки энергии:

Два типа СПД различаются по своей способности обрабатывать энергию, поскольку они предназначены для работы в различных сценариях окончания использования, классифицируемых в зависимости от их местоположения и уровня защиты:

- устройство защиты от перенапряжений типа 1 (SPD), классифицированное как класс B, эффективно обрабатывает самые высокие перенапряжения, происходящие от непосредственных ударов молнии или интенсивных событий высокой энергии,с мощностью обработки энергии Iimp (10/350 μs) от 25 кА до 100 кА.

- Устройство защиты от перенапряжения типа 2 (SPD), классифицированное как класс C, обращается к средним перенапряжениям, более распространенным, чем тип 1, но все же достаточно мощным, чтобы повредить электронику.С мощностью обработки энергии в диапазоне от In & Imax (8/20 μs) 20kA до 110kA.

3- Показатели:

- Устройства типа 1 предназначены для защиты от внешних волн, включая прямые удары молнии, которые редки, но могут быть очень разрушительными.

- Устройства типа 2 защищают от перенапряжений внутри здания от включения/выключения больших приборов или от внешних перенапряжений, проходящих через устройство типа 1.

Является ли СПД 1 типа лучше, чем 2 типа?

СДП типа 1 обычно предназначены для управления высокоэнергетическими перепадами, связанными с прямыми ударами молнии.С точки зрения мощности обработки энергии, они превосходят SPD типа 2, в то время как SPD типа 1 сталкиваются с более высокими притоками.остается остаточный ток, который требует функциональности блокировщиков перенапряжений типа 2..

Consider a large concert venue where the main entrance is equipped with sufficient security checks (functions as a type 1 SPD) to prevent any major threats or unauthorized items from entering the venueВ то же время, внутри концертного зала, есть дополнительный персонал безопасности и проверки (похожие на тип 2 SPD), чтобы справиться с небольшими вопросами, чтобы гарантировать концерт идет гладко.

Выбор между СПД типа 1 и типа 2 зависит от таких факторов, как расположение установки и ожидаемые энергетические потоки, с которыми им необходимо справиться.Стоит отметить, что ни СПД типа 1 ни типа 2 не являются по своей сути превосходными.; их эффективность зависит от конкретных требований применения.

Положения типа 1 и типа 2 СПД предназначены для защиты

SPD типа 1 стратегически предназначены для установки на главной электрической панели, и их основная функция заключается в обработке высокоэнергетических перепадов, возникающих извне.

Она будет установлена в первичной распределительной панели на истоке электроустановки.Устройство защиты от перенапряжения типа 1 особенно полезно в районе с высокой плотностью молнии, где высокий риск сильного перенапряжения или даже прямого удара (например: здания, оборудованные молниеотражающими устройствами).

Устройство защиты от перенапряжения типа 1 (SPD) широко используется в различных областях, особенно на главной электрической панели.

С другой стороны, специальные устройства типа 2 размещаются на уровне подпанели или разветвления электрической системы и на стороне нагрузки устройства перенапряжения обслуживающего оборудования.включая СПД, расположенные на панели отделенияОни предназначены для обеспечения защиты от локальных перепадов и умеренных до высокоэнергетических переходов, которые все еще могут представлять угрозу для чувствительного оборудования.

Будучи ближе к месту использования, SPD типа 2 обеспечивают вторичный слой защиты, эффективно предотвращая перенапряжение от путешествия дальше в электрическую сеть.

Как выбрать подходящее защитное устройство?

Выбор подходящей защиты от перенапряжений требует рассмотрения нескольких факторов:

1. Оценка риска

- Взрыв молнии: в районах, подверженных воздействию молнии, следует уделять первоочередное внимание защите типа 1
- Стоимость оборудования: более дорогое оборудование оправдывает более полную защиту
- Критические операции: критические системы требуют многоуровневой защиты
- Стоимость простоя: Рассмотрим стоимость потенциального простоя от повреждения перебоями

2Технические соображения

- Напряжение системы: сопоставьте SPD с напряжением электрической системы
- Оценка тока короткого замыкания: убедитесь, что SPD может обрабатывать доступный ток отказа
- Пропускная способность перенапряжения: более высокие показатели обеспечивают лучшую защиту и более длительный срок службы
- Показатель защиты напряжения (VPR): более низкий - лучше для чувствительного оборудования
- Режимы защиты: L-N, L-G, N-G, L-L (более полная защита включает все режимы)

3Стратегия осуществления

- SPD типа 1 на входе в эксплуатацию для обработки наиболее серьезных перенапряжений
- СПД типа 2 на распределительных панелях для защиты ответвленных цепей

Я должен получить и 1 тип, и 2 тип СПД?

Решение использовать как СПД типа 1, так и типа 2 зависит от различных факторов: риск ударов молнии в этом районе, чувствительность используемого электронного оборудования,бюджеты, и соблюдение местных электрических правил и правил.

В ситуациях, когда риск молнии высок или когда используется критическое и чувствительное оборудование, часто рекомендуется установка обоих типов СПД.

Ограничители перенапряжения типа 1 должны быть установлены непосредственно под входящим прерывателем, особенно если на крыше здания есть молниеносный прут.

Для промышленных и коммерческих площадок необходимо установить оба блокировщика перенапряжений, поскольку защита от молнии в этих районах с высокой популярностью становится более актуальной.отсутствие защиты может привести не только к повреждению оборудования и объектов, но и потенциально поставить под угрозу безопасность людей..

Consulting with a qualified electrician or electrical engineer is necessary to assessing the specific needs of the electrical system and determining the most effective combination of SPDs for sustained protection.

Лучшая практика установки

Правильная установка имеет решающее значение для эффективной защиты от перенапряжений:

1. Важные замечания перед установкой

- Убедитесь, что электричество на выключателях или выключателях отключено.

- Процедуры установки и проводки должны соответствовать как национальным, так и местным электрическим стандартам.

- За установку и обслуживание системы должны отвечать квалифицированные лицензированные техники или электрики.

- Длины проводников должны быть максимально короткими и прямыми для наилучшей работы.

- Избегайте накручивания лишнего провода.

- Избегайте 90-градусного изгиба и изгиба проводов как округлые для лучшей производительности.

- Перережьте все провода на правильную длину.

- Проводники для установки СПД предпочтительно не должны превышать 0,5 м и ни при каких обстоятельствах не должны превышать 1 м.

2Установка СПД типа 1

- Установка как можно ближе к входу службы
- Используйте короткие, прямые проводники (менее 12 дюймов, если это возможно)
- Используйте подходящий размер провода (обычно 6 AWG или больше)
- Убедитесь в правильном заземлении.
- Следуйте инструкциям производителя

3Установка СПД типа 2

- Установка на стороне груза главного прерывателя
- Положение вблизи защищенного оборудования или панели
- Минимизируйте проводную длину, чтобы уменьшить импеданс
- Используйте специальный разрывник по спецификациям производителя
- устанавливать в месте, доступном для периодического осмотра

Учитывание технического обслуживания и замены

Устройства защиты от перенапряжений не длятся вечно и требуют периодического ухода:

- Регулярный осмотр: проверка указателей (если имеются) ежемесячно
- Продолжительность жизни: большинство СПД имеют конечный срок службы и ухудшаются с каждым всплеском
- Замена спусковых механизмов: Замена после крупного перенапряжения, когда индикаторы показывают конец жизненного цикла, или согласно рекомендуемому производителем графику.
- Документация: вести учет дат установки и любых случаев перенапряжения
- Испытания: рассмотреть возможность проведения периодических испытаний квалифицированными электриками для критических установок

Регулирующие стандарты и соответствие

При выборе защитных устройств от перенапряжений следует искать продукты, соответствующие соответствующим стандартам:

- UL 1449 4-е издание: Основной стандарт для устройств защиты от перенапряжений в Северной Америке
- IEEE С62.41: Определяет условия перенапряжения и процедуры испытаний
- NFPA 70 (National Electrical Code): содержит требования к установке SPD
- МЭК 61643: Международный стандарт для устройств защиты от низкого напряжения

Соответствие этим стандартам гарантирует, что изделия были испытаны и проверены для обеспечения защиты, о которой они заявляют.

Распространенные заблуждения о защите от перенапряжений

Чтобы помочь вам принять обоснованные решения, давайте рассмотрим некоторые распространенные недоразумения:

- Ошибочное представление: одного защитника от перенапряжения достаточно для защиты всего здания.
Реальность: скоординированный подход с несколькими типами обеспечивает наиболее полную защиту.

- Ошибочное представление: все защитные устройства обеспечивают одинаковую защиту.
Реальность: уровень защиты значительно варьируется между типами 1, 2 и 3 и даже между моделями каждого типа.

- Ошибочное представление: защитные устройства длятся вечно.
Реальность: они разрушаются с каждым приливом и требуют периодической замены.

- Ошибочное представление: защитные устройства защищают от всех проблем с питанием.
Реальность: они защищают от временных перенапряжений, но не от постоянных перенапряжений, перенапряжений или перебоев.

Заключение

Подводя итог, основные различия между защитными устройствами типа 1 и типа 2 заключаются в их расположении и характере перепадов, с которыми они предназначены для борьбы.Понимание этих различий может помочь нам выбрать правильную стратегию защиты от перенапряжений для обеспечения жизни и надежности электрических установок и чувствительного оборудования.

В то время как блокировщики давления типа 1 служат основной защитой от мощных внешних волн, таких как удары молнии,СПД типа 2 обеспечивают необходимую защиту от более частых внутренних преходящих перенапряжений, генерируемых в вашей электрической установкеЧасто наиболее надежная и надежная защита достигается с помощью скоординированного подхода, использующего оба типа SPD в многоуровневой конфигурации.Это обеспечивает всеобъемлющую защиту от перенапряжения от вторичного трансформатора службы до точки использования.
