Что такое устройство защиты от импульсных перенапряжений?
Устройства защиты от импульсных перенапряжений (УЗИП), также известные как устройства защиты от перенапряжений или молниеотводы, предназначены для защиты электрического и электронного оборудования от скачков напряжения или перенапряжений, которые могут быть вызваны ударами молнии, неисправностями электрооборудования или другими факторами. Существует три основных типа УЗИП: Тип 1, Тип 2 и Тип 3, каждый из которых предназначен для конкретных применений и точек установки в электрической системе.

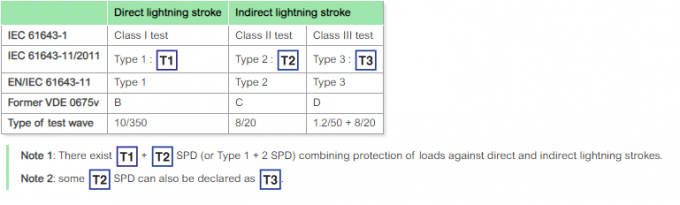

Что такое типы УЗИП T1, T2 и T3?
Типы УЗИП — Тип 1, Тип 2 и Тип 3 — классифицируют устройства защиты от перенапряжений в зависимости от их размещения в электрических системах. Каждый тип отвечает конкретным потребностям защиты от перенапряжений. Комбинируя эти типы, вы можете обеспечить многоуровневую защиту от перенапряжений.
В чем разница между устройством защиты от перенапряжений Тип 1 и Тип 2?
Устройство защиты от перенапряжений Тип 1 рекомендуется специально для объектов сферы обслуживания и промышленных зданий. Оно защищает электроустановки от прямых ударов молнии. Оно может разряжать обратный ток от молнии, распространяющийся от заземляющего проводника к проводникам сети. УЗИП Тип 1 характеризуется токовой волной 10/350 мкс.
Устройство защиты от перенапряжений Тип 2 является основной системой защиты для всех низковольтных электроустановок. Устанавливается в каждом электрическом распределительном щите, предотвращает распространение переходных перенапряжений в электроустановках и защищает нагрузки. УЗИП Тип 2 характеризуется токовой волной 8/20 мкс.
Как насчет Типа 3?
Устройство защиты от перенапряжений Тип 3 предназначено для локальной защиты чувствительных нагрузок. Эти УЗИП имеют ограниченную защитную способность и используются вблизи чувствительных нагрузок в качестве локального дополнения к защите, обеспечиваемой УЗИП Тип 2. Поэтому они должны устанавливаться только в качестве дополнения к УЗИП Тип 2 и вблизи чувствительных нагрузок. УЗИП Тип 3 характеризуются комбинацией волновых напряжений (1,2/50 мкс) и токовых волн (8/20 мкс).
В чем разница между Типом 1 и Типом 3?
УЗИП Тип 1 устанавливаются на основной вводной линии электропитания и обрабатывают высоковольтные перенапряжения от внешних источников, таких как молния. Они эффективно предотвращают попадание больших перенапряжений в нижестоящие устройства. Напротив, УЗИП Тип 3 располагаются рядом с отдельными устройствами и служат последней линией защиты от остаточных перенапряжений. Они защищают чувствительную электронику от небольших, но вредных скачков напряжения, которые обходят вышестоящие УЗИП.
В чем разница между УЗИП Тип 2 и Тип 3?
УЗИП Тип 2 устанавливаются в распределительном щите, обеспечивая защиту среднего уровня от перенапряжений от сети или внутренних источников. Они хорошо подходят для защиты групп устройств. Однако УЗИП Тип 3, расположенные в непосредственной близости от конкретных приборов, обеспечивают локализованную и точную защиту оборудования конечного пользователя. Комбинируя оба типа, вы можете обеспечить комплексную защиту от перенапряжений во всей системе.
Разница между устройствами защиты от импульсных перенапряжений (УЗИП) Тип 1, Тип 2, Тип 3?
УЗИП Тип 1:
Также известны как «Первичные ограничители перенапряжений Тип 1» или «Ограничители перенапряжений на входе в систему». Устанавливаются на входе в систему или в главном распределительном щите для защиты от прямых ударов молнии и сильных перенапряжений, возникающих от внешних источников. Эти УЗИП предназначены для обработки высоковольтных перенапряжений и обычно имеют более высокую номинальную мощность по току перенапряжения. Они обычно используются в промышленных, коммерческих и жилых помещениях. УЗИП Тип 1 характеризуется токовой волной 10/350 мкс.
УЗИП Тип 2:
Также известны как «Устройства защиты от перенапряжений Тип 2» или «Ограничители перенапряжений главного распределительного щита». Устанавливаются после УЗИП Тип 1 в распределительном щите или подпанели для защиты от вторичных эффектов перенапряжений и скачков переходного напряжения. Предназначены для защиты от меньших перенапряжений, которые могут попасть в электрическую систему через ответвления. Эти УЗИП обычно используются в жилых и коммерческих зданиях. УЗИП Тип 2 характеризуется токовой волной 8/20 мкс.
УЗИП Тип 3:
Также известны как «Устройства защиты от перенапряжений Тип 3 для точек использования». Устанавливаются в точке использования, рядом с чувствительными электронными устройствами, и подключаются к отдельным розеткам или устройствам. Обеспечивают локальную защиту для конкретного оборудования и обычно встречаются в удлинителях, полосах защиты от перенапряжений или в виде встроенной защиты в электронных устройствах, таких как компьютеры и телевизоры. Предназначены для защиты от низкоуровневых перенапряжений и переходных напряжений. УЗИП Тип 3 характеризуются комбинацией волновых напряжений (1,2/50 мкс) и токовых волн (8/20 мкс).

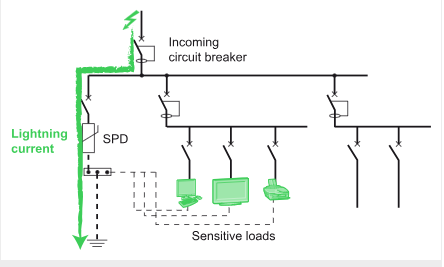

Каков принцип работы устройства защиты от перенапряжений?
УЗИП предназначено для ограничения переходных перенапряжений атмосферного происхождения и отвода токовых волн в землю, чтобы ограничить амплитуду этого перенапряжения до значения, не представляющего опасности для электроустановки и электроаппаратуры.
УЗИП устраняет перенапряжения в синфазном режиме, между фазой и нейтралью или землей; в дифференциальном режиме, между фазой и нейтралью.
В случае перенапряжения, превышающего рабочий порог, УЗИП проводит энергию в землю, в синфазном режиме; распределяет энергию по другим токоведущим проводникам, в дифференциальном режиме.
Нужен ли мне УЗИП Тип 1 или Тип 2?
Ваш выбор зависит от требований вашей системы. УЗИП Тип 1 необходимы для конструкций с внешней молниезащитой, такой как стержни или сетки, для блокировки прямых грозовых перенапряжений. Альтернативно, УЗИП Тип 2 подходят для установок без внешней защиты, но нуждаются в защите от косвенных перенапряжений или внутренних электрических помех. Для максимальной защиты рекомендуется комбинировать оба типа.
Как выбрать подходящий ограничитель перенапряжений Типа I, II и III?
Чтобы выбрать правильный УЗИП, оцените местоположение вашей системы, подверженность перенапряжениям и чувствительность оборудования. Установите УЗИП Тип 1 для зданий с внешней молниезащитой. Используйте УЗИП Тип 2 в распределительных щитах для защиты цепей. Наконец, разместите УЗИП Тип 3 рядом с критическими устройствами для локализованной защиты. Комбинируя эти типы, вы обеспечиваете многоуровневую защиту от всех уровней перенапряжений.
Вкратце, основное различие между УЗИП Тип 1, Тип 2 и Тип 3 заключается в месте их установки и уровне защиты, который они предлагают. УЗИП Тип 1 находятся на входе в систему и защищают от сильных внешних перенапряжений, УЗИП Тип 2 находятся в распределительных щитах и защищают от вторичных перенапряжений, в то время как УЗИП Тип 3 находятся в точке использования и защищают конкретные устройства от низкоуровневых перенапряжений. Во многих случаях комплексная стратегия защиты от перенапряжений может включать использование нескольких типов УЗИП в разных точках электрической системы для обеспечения многоуровневой защиты от перенапряжений.
